13CrMo4-5钢板和15CrMoR钢板的区别是什么、它们之间的相同点是什么

一、13CrMo4-5钢板的化学成分与特性解析

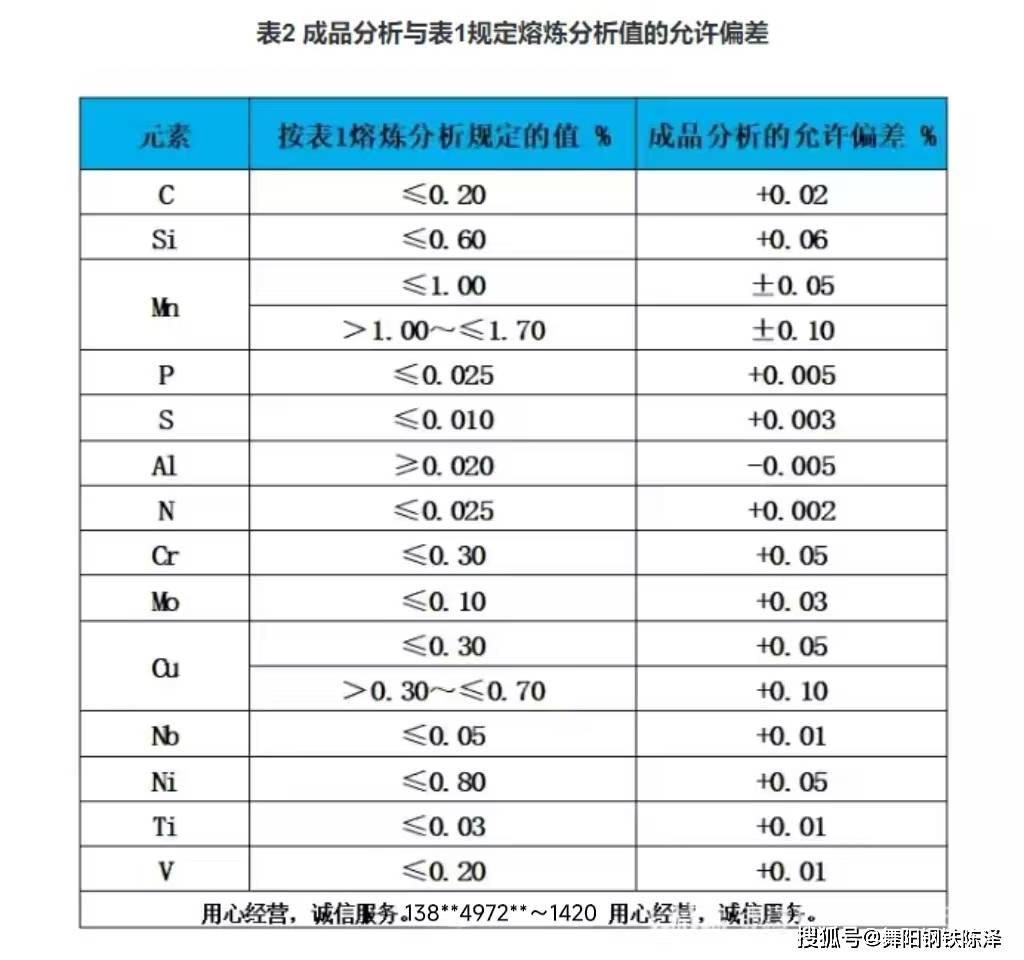

13CrMo4-5钢板属于低合金耐热钢，主要化学成分包括：碳(C)0.08%-0.18%、铬(Cr)0.70%-1.15%、钼(Mo)0.40%-0.65%、硅(Si)≤0.35%、锰(Mn)0.40%-1.00%，磷(P)≤0.025%、硫(S)≤0.010%。其中，铬元素提升抗氧化性，钼元素增强高温强度与抗蠕变性能，微量铜(Cu)≤0.30%辅助改善耐蚀性。该材料通过精确的合金配比，在500℃高温下仍保持≥80MPa蠕变强度，同时具备优异的抗氢腐蚀能力，可抑制高温氢侵蚀（HTHA）。

展开全文

二、13CrMo4-5钢板的机械性能与工艺特性

钢板抗拉强度范围410-600MPa，屈服强度290-460MPa（随厚度变化），延伸率≥19%，-20℃冲击功≥31J。采用电炉+炉外精炼+真空脱气工艺冶炼，经控轧工艺细化晶粒，避免高温脆性相析出。热处理采用正火（880-950℃）+回火（620-680℃）或调质（淬火900℃空冷+回火650℃空冷），正火可消除内应力并细化晶粒，回火则提升塑性与耐腐蚀性。焊接前需预热至200-300℃，焊后需进行250-350℃×2h消氢处理。

三、13CrMo4-5钢板的制造工艺与质量控制

生产流程包括：冶炼（去除杂质并控制成分）、连铸/模铸成型、加热消除应力、轧制获得目标厚度、无损探伤（超声波/射线检测）、热处理优化性能、表面精整及涂装。检测环节严格执行EN 10028-2、DIN 17155、ISO 9328-2等标准，确保内部无缺陷。钢板可按图纸切割加工，支持火焰切割、激光切割等多种方式，厚板切割采用经济有效的火焰切割技术。

四、13CrMo4-5钢板的应用领域与典型案例

广泛应用于石油化工（高压容器、反应器、换热器、球罐）、电力（锅炉汽包、汽轮机叶片、核电压力壳）、船舶（船体结构、螺旋桨）、海洋工程（海上平台、海底管道）及建筑领域（高层支撑结构）。典型案例包括：合成塔壳体（≤550℃）、催化裂化装置高温管线、水电站高压水管、液化气储罐等。其高强度、耐高温、耐腐蚀及良好焊接性能，使其成为高温高压环境下的首选材料，在500℃长期服役仍保持稳定性能，满足严苛工况需求。
